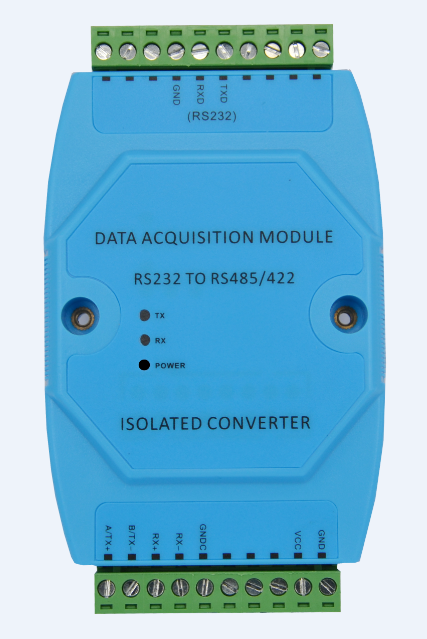

- RS232 TO RS485轉換模塊 [瀏覽:2497]
- 所屬類型 : 智能采集模塊
- 客服咨詢電話 : 0755-86099091
詳細說明 一、產品概述
RS-485轉換模塊采用端口隔離技術，防止雷擊浪涌引入轉換板及設備，內置的600W浪涌保護電路，可以有效地抑制閃電(Lighting)和ESD，同時可以有效的防止雷擊和共地干擾；電源寬電壓設計，安全可靠。主要用于機房監控、工業控制的串口設備的隔離、遠距離通信、多設備組網應用。
二、主要功能特點
(1) 提供了實現了三種通信接口電氣標準之間的轉換： RS-232<->RS-485，RS-232<->RS-422；
(2) 通信接口通過光耦實現了電氣隔離，隔離耐壓5000Vrms；
(3) 通信參數設置：波特率、數據位可設置；
(4) RS485/RS422端口內置有阻容式終端匹配電阻，可用短路器設置，便于工程應用；
(5) 具有3個LED狀態指示，能直觀了解工作狀態和通信狀態；
(6) 外接端口具有EMC設計，抗干擾能力強，長期穩定性高；
(7) 電源供電帶有防反插設計,當電源極性反接時，不損壞模塊。
(8) 標準DIN導軌安裝方式，施工安裝方便。
三、技術參數
工作條件
電源輸入
12VDC,范圍：10～30VDC
功耗
<1W
環境溫度
-10℃～50℃
環境濕度
10%～90%RH，無凝露
EMC指標
靜電防護
接觸放電:±6KV；空氣放電:±8KV
EFT防護
±2KV
外形結構
長×寬×高
128*72*35 mm
通信參數
數據波特率
1200～19200bps，缺省9600bps
數據格式
N,8,1
RS232接口傳輸距離
15M
RS485接口傳輸距離
1200M，使用雙絞屏蔽線，屏蔽層接GNDC
RS422接口傳輸距離
1200M，使用雙絞屏蔽線，屏蔽層接GNDC
RS485/RS422驅動能力
總線可驅動64個節點
