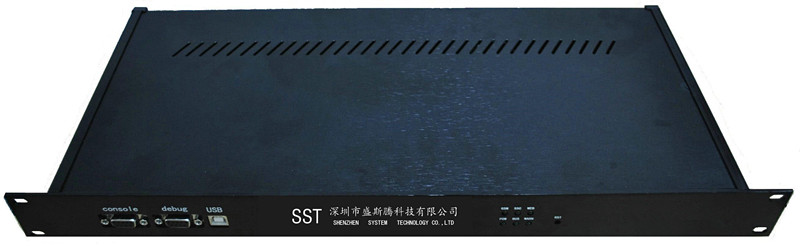

- 一體化智能采集器 SST-IEU2000 [瀏覽:3547]
- 所屬類型 : 智能采集器系列
- 客服咨詢電話 : 0755-86099091
詳細說明 概述
SST-IEU2000是一種穩定可靠的高性能工業級四串口設備聯網服務器，它提供RS232/485/422到TCP/IP網絡和TCP/IP網絡到RS232/485/422的數據透明傳輸，它可以使具有RS232/485/422串口的設備立即具備聯入TCP/IP網絡的功能。
SST-IEU2000向上提供10/100M以太網接口，向下提供4個標準RS232//485/422串行口，通訊參數可通過多種方式設置。SST-IEU2000可廣泛應用于PLC控制與管理、門禁醫療、樓宇控制、工業自動化、測量?jī)x表及環境動力監控系統、信息家電、LED信息顯示設備和CNC管理等。
特點：
→采用ARM9處理器+RTOS，具有更強大的實時處理能力；
→具有TCP Server、TCP Client、UDP、虛擬串口、點對點連接等5種操作模式 ；
→用戶基于網絡的軟件。不需要做任何修改就可以與SST-IEU2000通訊；
→通過安裝我們免費提供的虛擬串口軟件，用戶基于串口的軟件不需要做任何修改就可以與SST-IEU2000通訊；
→對于需要開發軟件的用戶，我們免費提供通訊動態庫、設置動態庫或OCX控件；
→通過瀏覽器、設置軟件或設置動態庫進行參數修改設置；
→支持DNS域名解析功能；
→低功耗設計，無需散熱裝置；
→看門狗設計，穩定性高；
→電源具有良好的過流過壓、防反接保護功能。
a) 本產品有以下三種工作模式：
1．作為T(mén)CP服務器，轉換器上電后在指定的TCP 端口等待數據服務器的連接請求，數據服務器在需要與轉換器通訊的時候，向轉換器的監聽端口請求建立TCP 連接，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器，在完成指定的通訊后，數據服務器可以主動要求斷開連接，否則連接一直保持。
2．作為T(mén)CP客戶端，轉換器上電時會主動向服務器請求連接，直到TCP連接建立為止，并且連接一旦建立將一直保持，連接建立后，數據服務器可以隨時向轉換器發送數據，轉換器也可以隨時將數據發送到數據服務器；
3．UDP方式有兩種：
當IEU2000 工作在“UDP normal”模式時，IEU2000會回應所有的IP地址和端口發過來的數據，并將返回的數據發送到最后一次發給它查詢請求的IP地址和端口。
當IEU2000 工作在“UDP Appointed”模式時，它能接收所有的IP地址和端口發過來的數據，但只將返回的數據發送給指定的IP地址和端口。
b) 應用軟件可使用三種方式與轉換器通訊：
1．通過本公司開發的虛擬串口管理程序，將網絡數據重定向到虛擬串口，然后從虛擬串口讀取數據。
2．用本公司開發的控件EDSockServer.ocx(或動態庫EDSockServer.dll)。
3．使用Socket進行通訊。
1.2 技術參數
系統
CPU
32-bit ARM
RAM
32MB
Flash
32MB
LAN
以太網
10/100Mbps自適應，RJ45
保護
內置1.5KV電磁隔離保護
串口接口
串口數量
4個
串口協議
4個RS232/485/422
串口通訊參數
校驗
None，Even，Odd，Mark，Space
數據位
6，7，8
停止位
1、2
流量控制
RTS/CTS，XON/XOFF，None
速率
300bps至115200bps
軟件特點
協議
ARP，IP，ICMP，TCP，UDP，DHCP，HTTP，DNS
操作模式
TCP Server，TCP Client，UDP，虛擬串口，點對點連接
設定
C2000設置程序，Web瀏覽器，設置動態庫、串口設置（可選）
提供軟件
虛擬串口軟件、C2000設置程序、串口調試工具、網絡測試程序、EDSockServer.OCX和EDSockServer.DLL、設置動態庫以及VB、VC、BC、Delphi的示例代碼
驅動支持
Windows 98/ME/2000/XP/2003/Vista/Windows 7 32位
電源需求
電源規格
220VAC,50~60HZ
最大功率
最大功率8W
工作環境
操作溫度、濕度
-25℃~85℃，5~95%RH不凝露
存儲溫度、濕度
-60℃~125℃，5~95%RH不凝露
外觀
尺寸
44×20.5×4cm
